近期，专家学者们深入研究了高级 GH4738 合金生产过程中关键环节——固溶温度的重要性及其深远影响。经过仔细观察和严谨分析，他们得出结论：这个参数对合金晶体结构、初次 γ’相比例以及力学性能起着重要的作用。
GH4738高温材料在航空航天界备受赞誉，性能卓越得益于其独特的固溶处理技艺。为了更好地理解这一原理，业界诸多权威人士投身于长期且精细的实验研究中。

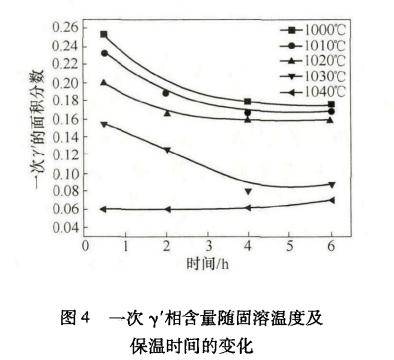

由于优质GH4738合金在热处理到1030℃后，晶粒度有所增加，同时原有的γ’相量略微降低，我们非常重视它对稳定高温处理环境的需求。在此次热处理后得到的样本中，我们发现初生的γ’相占总重达到了约8%。
研究人员调查GH4738合金时发现，首次形成γ‘相的数量受到固溶温度的显著影响。经过深入实验，他们严格把控加热保温和时效处理的结合。测试显示，无论在室温和高温(535°C)环境下，材料既具有稳定又线性的抗拉强度和刚度，且波动微弱。但当加热到1030°C后，数值产生了显著的突破性变化。
科研项目负责人始终激励着我们实践此次研究，他们着重指出适宜的高温环境对此款优质GH4738产品的长寿命具有明显的积极影响。虽然当温度不超过1020℃时，产品的使用期限确实略有延迟，但进步的幅度仍然较小。而将温度定位在1020℃到1040℃之间的话，我们能够显著地提高产品的耐用程度。
本文研究结果明确指出，固溶温度对GH4738合金的性能及组织变化有直接影响。具体来说，试验数据显示，随着温度升高，晶界中的γ‘相明显减少，导致晶粒稳定度相应降低。尽管在高温（104℃）环境下，颗粒体可能略显膨胀，但总体而言这种改变对性能的影响非常轻微。值得注意的是，在这一温度范围内，由于Hall-Petch效应的作用，合金的抗拉强度呈下降趋势。
在晶体生长初期阶段，一旦经过高温冶炼，原本处于固态的一次γ'会渐渐融化，而二次γ'则在上浮冷却后不断充实其体积。值得深思的是，此过程中尽管二次γ'的绝对体积可能有所减少，然而其影响力依然举足轻重。故而若铸造炉温度低于1030℃，将发现合金硬度随炉温提高而逐步增强；与此同时，晶界面积的缩减使得晶界的协调性在塑性变形过程中减退，愈发难以维持良好的塑性状态。
尊敬的读者们，很高兴通知大家：经过学术届先进学者们的深度研究，发现GH4738合金随固溶温度升高，γ"相"比例减少，有助于重新生成该相并提高合金强度。然而，当固溶温度达到1040°C时，原存在晶界的一次γ'相融化，部分晶粒加大，造成拉伸强度略微滑落。同时，晶界数量降低亦或影响零件变形协调性，使合金塑性进一步减弱。因此，我们综合考虑，定位1020°C为关键性能折点，寄予我们充分重视。
本研究对优化GH4738合金固溶处理工艺有着非常重要的参考价值。通过精细地控制和调节固溶温度，我们找到一种有效调控晶粒大小、初次γ'相比例及机械性能的方法，进而全面提升了该合金的品质及耐久性。为了确保优良的GH4738合金性能，我们需精确控制温度以达到所期望的晶粒度、初次γ'相含量和适当的力学特性。经仔细分析与实验证实，当固溶温度接近1040℃时，晶界初次γ'相的分布可能逐渐消失，这种影响可能造成晶粒局部扩张，从而影响合金的粘结性能；同时，晶界的减少也可能影响变形协调和压力，进而影响合金的塑性表现。此次研究得出的重要结果，无论在理论还是实践上都为同类型合金的固溶处理指明了方向。
诚挚欢迎各位提出宝贵建议，与我们共同分享阅读的喜悦！若您认为这篇文章有所助益，请不吝将它转发出去，为更多朋友带来便利。经过科学验证，GH4738优质合成材料的熔解温度对晶体颗粒、次生γ‘比重以及力学性能等都有着重要影响。我们的研究致力于改善GH4738的熔化过程，以提高材料品质和使用寿命。
