固定瓦轴承的种类

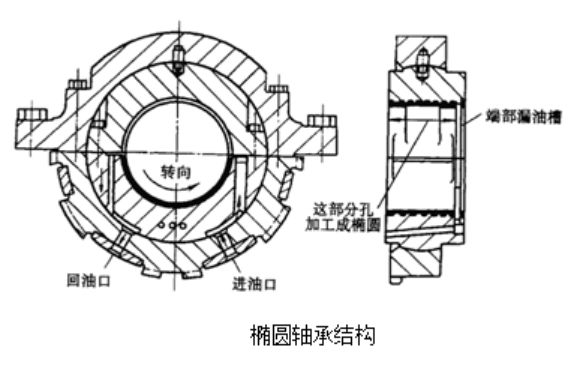

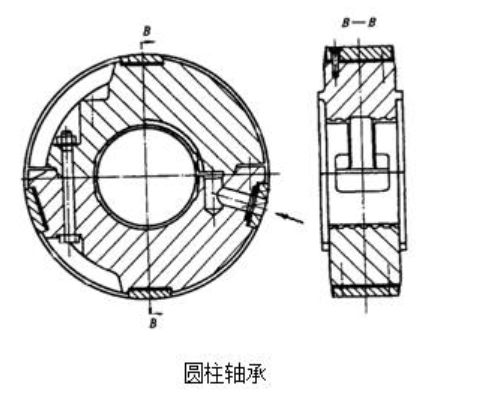

汽轮机转子轴部件轴承品种丰富多样,包含定瓦和可倾斜两种类别。定瓦主要为圆柱形、椭圆形、多锲形及多叶型等。其中,自定位椭圆形瓦因其精密的内部结构和精细研磨的外表面颇受好评。且该系列轴承的内圈内置直接浇铸的新型巴氏合金,从而提升整体性能与稳定度。

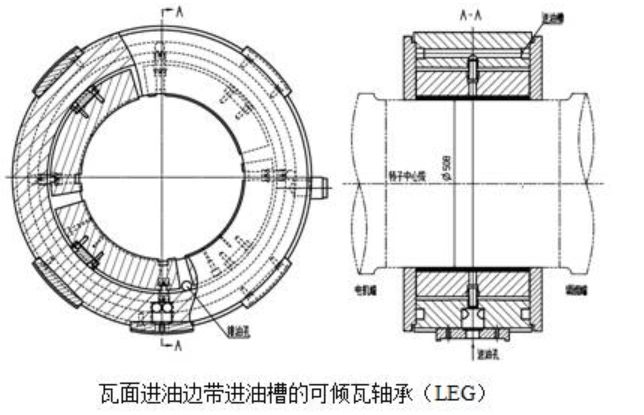

可倾瓦轴承的特点

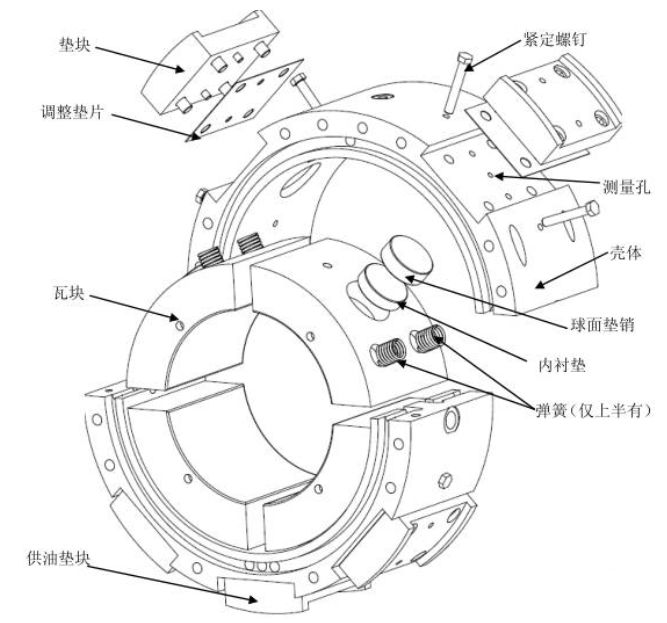

此新型轴承为带可倾瓦结构者,其独特之处在于其采用多块单独的可倾瓦组成。通过于顶部两侧布置适当弹簧,得以实现瓦片角度的精准调节,从而有效降低摩擦并降低磨损的潜在风险。为达到最佳润滑效果,便于油脂进入的侧边设计为具有一定倾斜度。尤为值得注意的是,顶层瓦片呈圆形,下层则由两块可倾瓦拼合而成,如此设计不仅稳固了整体机构,还大大提高了承载能力。

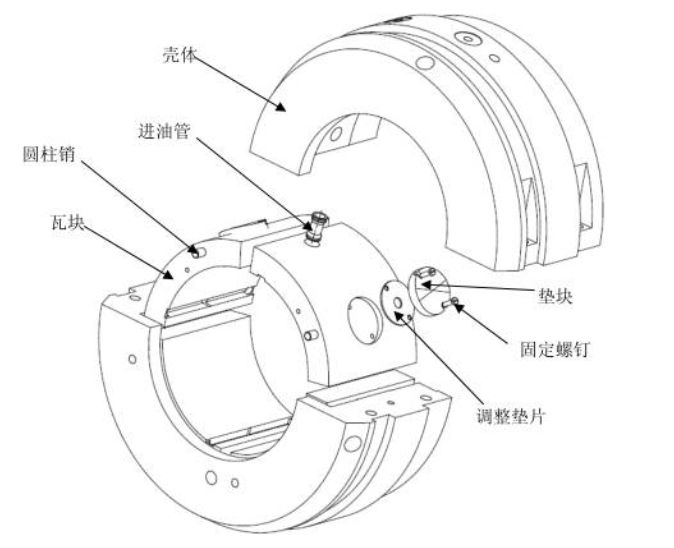

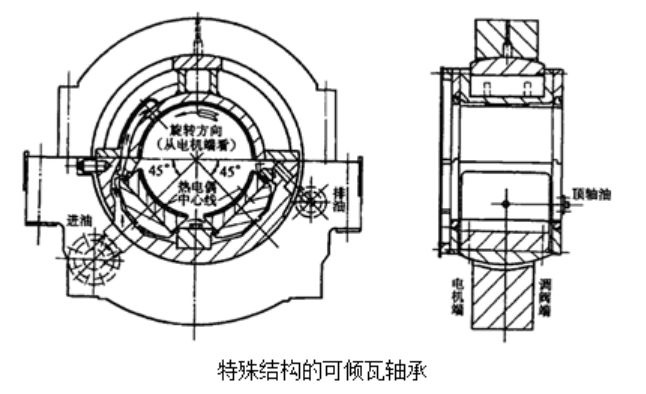

新型可倾瓦轴承设计
新型可倾瓦轴承内置导油通道,便于直接注油以及排出多余油脂,瓦片上设有独立油进口,保障润滑效果优良,从而有助于节能降耗。此款轴承创新之处在于将径向和推力轴承融为一体,通过精准配置球面对应角度,以适应不同程度的挠曲变形,确保与旋转部件的推力盘密切粘合。
弹性均衡式联合轴承
此联轴器独特设计以提高整体性能为焦点,具体实施方案是根据负载状况调整各承载瓦片的科学布置和精确安装,并装配顶部弹性环。当受到负荷冲击时,弹性环能随变化而作出灵活反应,保证瓦片与推力盘紧密贴合,实现了全覆盖无缝隙链接。对于需承受较高轴向载荷的机器设备来说,此种设计策略尤为适合。

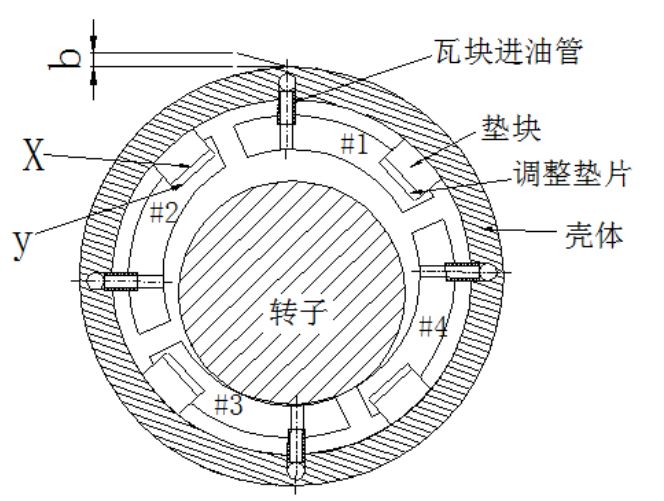

可倾瓦轴承调整方法
调整可倾瓦轴承极其关键。首先,依据转子工作特性精准估计下瓦所需的垫片厚度;然后实施相关调整。在垫片发生改变时,应同时调节对角线上的上瓦以维持稳定空隙,从而确保设备安全、稳定地运转。
测量与调整流程
精准检测乃调校之必备步骤,首务是对转子及零部件进行全方位精确测量,详细记录测量结果。接下来,应侧重于外壳内径及主要配件厚度等重要指标的测量,利用压铅丝或塞尺等辅助工具以提高准确性,再根据实际状况实施相应调节措施。
使用技巧与注意事项
推荐使用粒径为160至180的专职打磨砂轮对球壳进行细致处理,需严格遵守相关标准操作规程。此外,滚动轴承的调整需慎重实施,防止过度负载诱发潜在负面效用。
