商业级：Inconel 625镍基合金
美国品牌号：UNSN06 625
中国品牌：GH3 625 /GH 625
法国品牌：NC22DNb
德国品牌：W.Nr.2.4856
一、Inconel 625 （NO6 625 ）高温合金概述：
Inconel 625是一种以钼和铌为主要强化元素的固溶强化镍基变形合金。 具有优异的耐腐蚀性和抗氧化性，从低温到980℃具有良好的拉伸性能和疲劳性能，在盐雾气氛中耐应力腐蚀。 因此，可广泛用于制造航空航天发动机零件、航空航天结构件和化工设备。 合金具有良好的加工和焊接性能，可以以各种板材、棒材、管材、线材、带材和锻件的形式供应。
1.材料牌号：Inconel 625 。
2、Inconel 625的同类牌号：GH3 625 （GH 625 ）（中国）、UNS NO6 625 （美国）、NC22DNb（法国）、2.4856（德国）。
3、化学成分：见表1-1。
4、热处理系统：棒材：950~1030℃，空冷或水冷； 或1090~1200℃，空冷或水冷固溶处理。 板材：950~1030℃，风冷； 或1090~1200℃，空冷。 管材：推荐退火温度：960~1030℃，空冷或水冷。
5、品种规格及供货状况：可供应d25~80mm的棒材和δ0.8~10.5mm的板材，以及d6~40mm的无缝（焊）管。 棒材交货时未经热处理，但处于抛光或抛光状态； 板材在溶液和精加工后供应； 管材在固溶和酸洗（或光亮退火）后供货。
6、熔炼铸造工艺：合金采用真空感应炉熔炼加电渣重熔或真空感应炉加真空电弧重熔工艺生产。
7、应用概述及特殊要求：该合金用于制造发动机壳体、导向叶片、安装边和气缸、燃油主管等零件。 已通过实际应用评估。 最高工作温度950℃； 合金在550～700℃下长期使用后，会出现一定的时效硬化现象，导致合金的塑性有所下降。
2、Inconel 625 （NO6 625 ）高温合金的理化性能：
1、热性能：
(1). Inconel 625熔化温度范围：1290~1350℃[1]。
(2)导热系数：见图2-1。
(3)比热容：见图2-2。
(4)线膨胀系数：见图2-3。
2、Inconel 625密度：ρ=8.44g/cm3。
3、Inconel 625电性能：合金电阻率如图2-4所示。
4. Inconel 625的磁性：合金无磁性。
5、Inconel 625化学性质：
(1)Inconel 625的抗氧化性：合金具有优异的抗高温氧化性能。 合金在空气介质中高温循环氧化后的重量变化见表2-1。
注：循环氧化加热15分钟、冷却5分钟为一个循环。
(2)Inconel 625的耐腐蚀性：合金具有良好的耐海水腐蚀性能，见表2-2。 合金还可以抵抗各种盐溶液的腐蚀。 此外，它还具有良好的耐硝酸和磷酸腐蚀能力，对加热到沸点以下的盐酸和低浓度硫酸也有相当的耐腐蚀性。
注：光面试件是指具有圆形焊缝的6.4mm×100mm×300mm的平板试件，焊前经980℃退火。 使用32mm纤维垫圈用螺栓将有间隙的试样固定在板的中心。
3、Inconel 625 （NO6 625 ）高温合金机械性能：
Inconel 625技术标准规定的性能：见表3-1
①标准Z9-0105-1990。 ②标准Z9-0104-1990和GJB 3317-1998。
4、Inconel 625 （NO6 625 ）高温合金结构：
1、Inconel 625相变温度
2. Inconel 625时间-温度-结构转变曲线

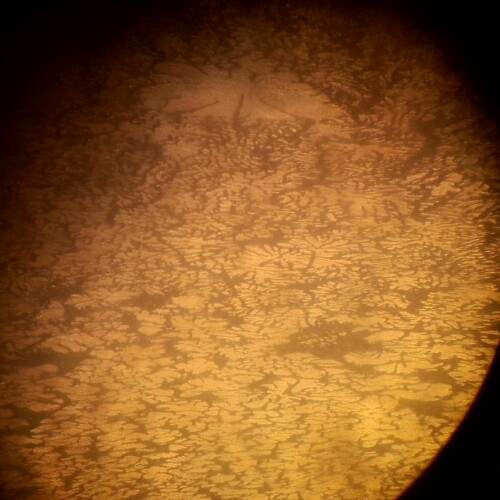

3、Inconel 625合金组织：合金在固溶状态下的组织是奥氏体基体和少量的TiN、NbC、M6C相。 650~900℃长期时效后，析出相为γ”、δ，M23C6、M6C在650~700℃长期时效后主要析出γ”，显着提高了合金室温和高温强度。合金塑性有所下降，但仍保持较高水平； 780~850℃时效后，主要析出δ相，虽然强度有所增加，但合金塑性明显下降。 900℃时效后，仅有少量析出相，因此力学性能与固溶态相似。 δ相是一种斜方结构的层状Ni3Nb，以针状魏氏结构的形式存在[1,7]。
5、Inconel 625 （NO6 625 ）高温合金工艺性能及要求：
1、Inconel 625成形性能：
合金具有良好的冷热成型性能。 钢锭锻造加热温度为1120℃，始锻温度不低于1030℃，终止温度不低于930℃； 模锻时，最终变形量不应小于15%～20%。 轧制加热温度1120~1160℃，轧制起始温度不低于1050℃，轧制终止温度不低于930℃，薄冷轧半成品变形量25%~30%，成品变形不小于30%。 中间体及成品淬火温度为1100℃±10℃[1,8]。
2、Inconel 625焊接性能：
合金具有良好的焊接性能。 可用于在保护气氛下以钨电极或该合金为添加剂进行氩弧焊。 也可用于钎焊连接和电阻缝焊。
3、Inconel 625零件热处理工艺：
应力消除：900℃； 退火：930~1040℃，1h； 固溶处理：1090~1200℃，空冷或水冷。 当合金工作温度不高于650℃时，可根据需要采用热轧、冷轧或退火材料。 当工作温度在650℃以上时，对于要求较好的疲劳性能和抗拉强度的零件可采用退火工艺，对于需要较好的蠕变性能和耐久性能的零件可采用固溶处理。
4、Inconel 625表面处理工艺：去除合金表面氧化皮时，先用碱洗，然后在硝酸-氢氟酸-水溶液中酸洗。
5、Inconel 625切削和磨削性能：
应使用合金或高速钢切削刀具。 所用切削刀具应具有正前角。 高速切削时建议使用水基冷却液，低速切削时建议使用较稠的冷却液。
产品名称： 铬镍铁合金625 /UNS N06 625
国际通用名称：Inconel Alloy 625 、NS336、NAS 625 、W.Nr.2.4856、UNS NO6 625 、Nicrofer S 6020-FM 625 、ATI 625
执行标准：ASTM B443/ASME SB-443、ASTM B444/ASME SB-444、ASTM B366/ASME SB-366、ASTM B446/ASME SB-446、ASTM B564/ASME SB-564
主要成分：碳（C）≤0.01、锰（Mn）≤0.50、镍（Ni）≥58、硅（Si）≤0.50、磷（P）≤0.015、硫（S）≤0.015、铬（Cr）20.0～ 23.0、铁（Fe）≤5.0、铝（Al）≤0.4、钛（Ti）≤0.4、铌（Nb）3.15～4.15、钴（Co）≤1.0、钼（Mo）8.0～10.0
物理性能： 625合金密度：8.44g/cm3，熔点：1290-1350℃，磁性：无
热处理：950-1150℃保温1-2小时，快速空冷或水冷。
力学性能：抗拉强度：σb≥758Mpa，屈服强度σb≥379Mpa：伸长率：δ≥30%，硬度； HB150-220
耐腐蚀性及主要使用环境：
INCONEL 625是一种以镍为主要成分的奥氏体超耐热合金。 源自镍铬合金中所含钼、铌的固溶强化作用，在低温至1093℃下具有超高强度和非凡的抗疲劳性能，广泛应用于航空工业。 虽然该合金的设计目的是适应高温环境的强度，但该合金中铬和钼的含量较高，对许多腐蚀介质（从高度氧化环境到一般腐蚀环境）具有很高的抗腐蚀斑和裂变腐蚀能力。 杰出的耐腐蚀性能。 INCONEL 625对海水、地热水、中性盐和盐水等氯化物污染介质也具有很强的防腐作用。
配套焊接材料和焊接工艺：Inconel 625合金的焊接推荐使用AWS A5.14焊丝ERNiCrMo-3或AWS A5.11焊条ENiCrMo-3。 焊接材料尺寸为Φ1.0、1.2、2.4、3.2、4.0。 产地为：美国哈氏、美国SMC、德国镍，焊接工艺及说明书欢迎来电咨询。
库存状况： 625合金板材库存尺寸为0.5mm-10mm，棒材库存尺寸为Φ12mm-Φ220mm，管材、管件等可根据客户要求定制。 材料主要产地有美国哈氏Haynes、美国SMC、美国ATI、德国蒂森克虏伯VDM等。 提供原始材料证明、报关单、原产地证明。
应用领域包括： 含氯有机化学工艺的组件，特别是使用酸性氯化物催化剂的情况； 纸浆和造纸工业的蒸煮器和漂白罐； 烟气脱硫系统中的吸收塔、后处理装置加热器、烟气入口挡板、风机（湿度）、搅拌器、导流板和烟道等； 用于制造酸性气体环境中使用的设备和部件； 乙酸和乙酸酐反应发生器； 硫酸冷凝器； 制药设备； 波纹管膨胀节等行业和产品。
GH3 625 、GH 625 （中国）、NC 22 DNb（法国）、W.Nr.2.4856、NiCr22Mo9Nb（德国）、NA 21（英国） Inconel 625 、UNS NO6 625 （美国） NiCr22Mo9Nb (ISO)
细节：
Inconel 625是一种低碳镍铬钼铌合金，对各种腐蚀介质具有优异的耐腐蚀性能。 由于碳含量低，且经过稳定化热处理，即使在650-900℃保温50小时也不会出现敏化倾向。 以软退火状态供货，应用范围包括潮湿腐蚀环境，已获得TÜV认证，可用于-196至450°C温度的压力容器。 还有一些型号的性能略有调整，适合高温应用。
通过时效硬化可以提高机械性能。
上海君廷主营业务：MONEL、Inconel、 哈氏 合金
GH高温合金铸造高温合金NS耐蚀合金J系列软磁合金司太立合金 奥氏体合金双相不锈钢 沉淀硬化钢等
N06 625高温合金概述：
它是一种以钼、铌为主要强化元素的固溶强化镍基变形高温合金。
具有优异的耐腐蚀性和抗氧化性，从低温到980℃具有良好的拉伸性能和疲劳性能，在盐雾气氛中耐应力腐蚀。 因此，可广泛用于制造航空航天发动机零件、航空航天结构件和化工设备。 合金具有良好的加工和焊接性能，可以以各种板材、棒材、管材、线材、带材和锻件的形式供应。
N06 625化学成分：
镍 Ni 平衡
铬Cr（最小值20）（最大值23）
钼（最小值为 8）（最大值为 10）
铌 Nb（最低 3.15）（最高 4.15）
铁（最大值 5）
碳C（最大0.1）
锰Mn（最大值0.5）
硅Si（最大值0.5）
钴 Co（最大值 1）
铝Al（最大值0.4）
钛Ti（最大值0.4）
磷P（最大值0.015）
硫S（最大值0.015）
N06 625特点：
该合金具有以下特性：
1、在氧化、还原环境下对各种腐蚀介质具有优良的耐腐蚀性能。
2、优异的抗点蚀和缝隙腐蚀能力，不会产生氯化物引起的应力腐蚀开裂
3、优异的耐无机酸腐蚀能力，如硝酸、磷酸、硫酸、盐酸以及硫酸和盐酸的混合酸等。
4、优异的耐各种无机酸混合溶液的腐蚀性能
5、当温度达到40℃时，在各种浓度的盐酸溶液中均能表现出良好的耐腐蚀性。
6.良好的加工性能和焊接性能，无焊后裂纹敏感性
7、壁温-196~450℃压力容器制造认证
8、通过美国腐蚀工程师学会NACE标准（MR-01-75）认证，满足酸性气体环境下使用的最高标准VII级。
N06 625金相组织：面心立方晶格结构。 当在650℃左右保持足够长的时间时，碳颗粒和不稳定的四元相将沉淀并转化为稳定的Ni3(Nb，Ti)斜方晶格相。 固溶强化后，镍铬基体中的钼、铌成分会提高材料的力学性能，但塑性会降低。
N06 625的典型应用领域：
1. 含有氯化物的有机化学过程的组成部分，特别是使用酸性氯化物催化剂的情况
2. 制造纸浆和造纸工业的消化池和漂白池
3、烟气脱硫系统中的吸收塔、再热器、烟气进口挡板、风机（湿气）、搅拌器、导流板、烟道
4. 用于酸性气体环境中使用的制造设备和部件
5、乙酸、醋酐反应发生器
6、硫酸冷凝器
