库存地 | 国内库存 | |||
对照表 | UNS | JIS | DIN | GB |

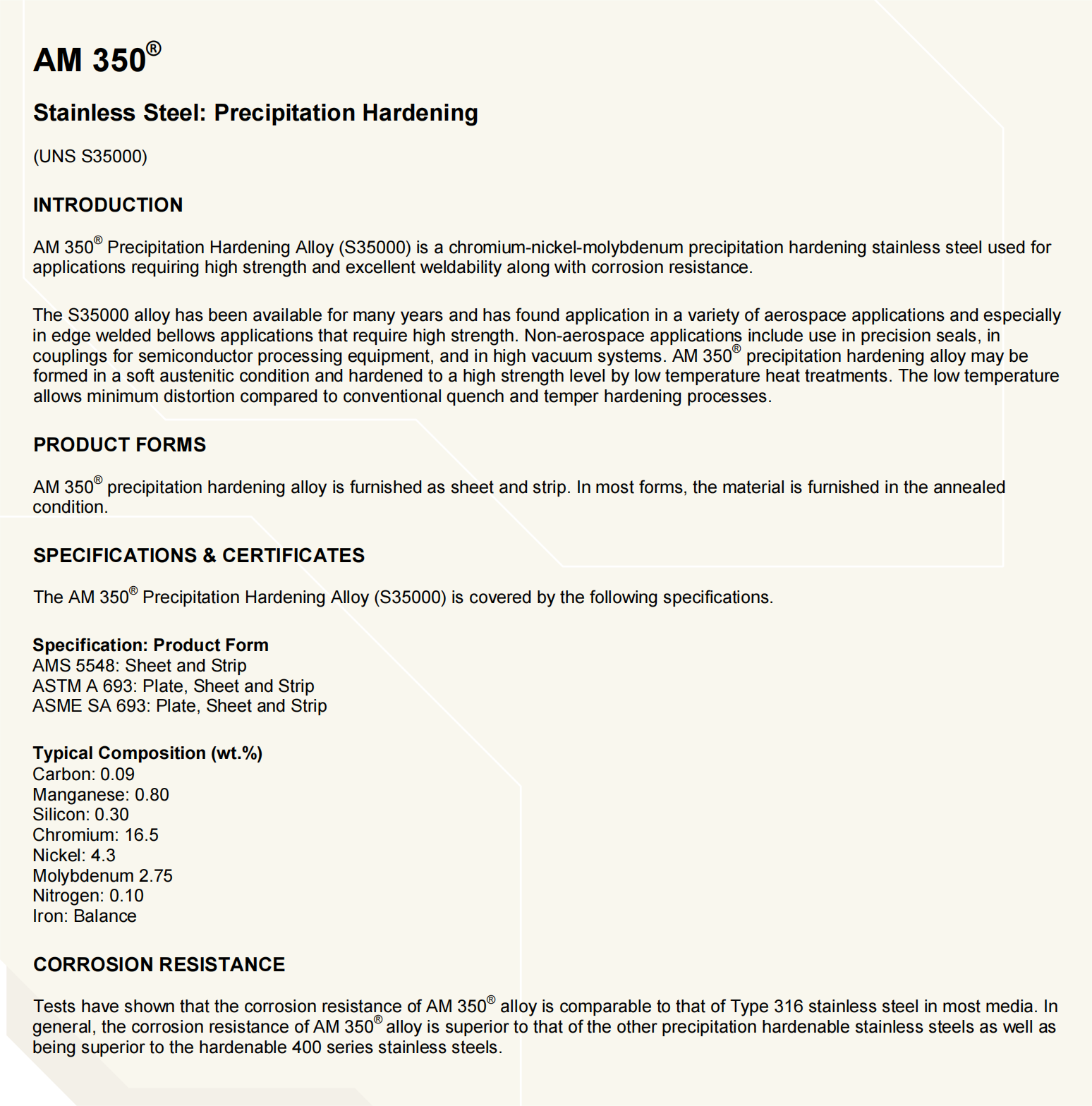

S35000 | SUS633 | 0Cr16Ni4Mo3N |

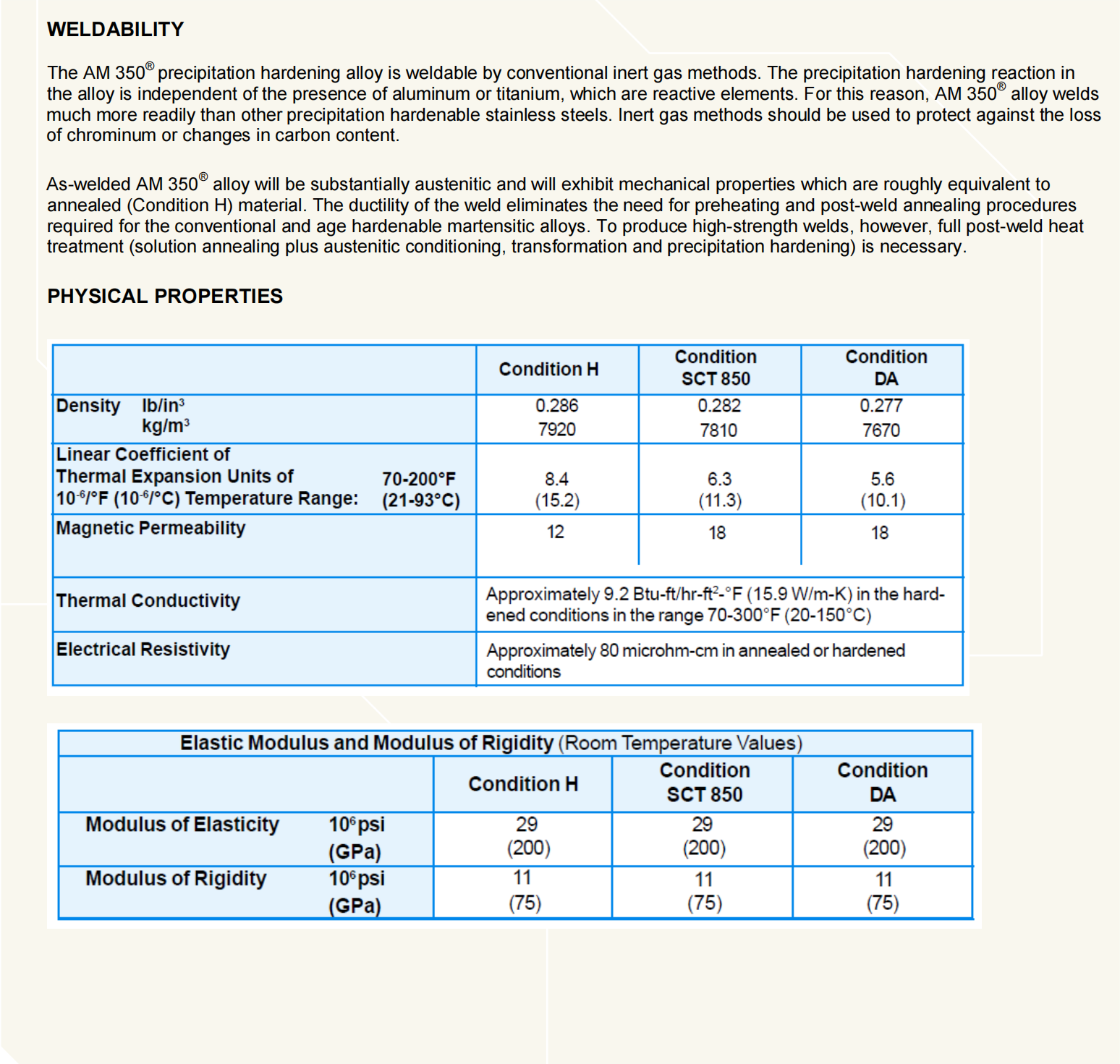

1954年美国阿·路德卢姆(Allegheng Ludlum)公司供应。半奥氏体型的沉淀硬化不锈钢具有独特的优越性:固溶后有奥氏体钢的优点,易于冷加工成形;随后经过强化处理又具有马氏体钢的优点,并且热处理温度不高,没有变形及氧化的缺点。但是,这类钢在315℃以上温度长期使用时,由于金属间化合物继续沉淀而使材料变脆,因而使用温度限制在315℃以下。
库存地 | 国内库存 | |||
对照表 | UNS | JIS | DIN | GB |
S35000 | SUS633 | 0Cr16Ni4Mo3N |
